一、產品介紹

LTL3/942X型活塞式流量調節閥是本公司技術人員在借鑒德國、日本先進經驗，總結 國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。已 經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用 于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上 解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。

二、用途

本閥主要用在水廠、電廠、引水工程等介質為水的管網系統，起調節管道介質流量、 流態以及調節管網壓力的作用。

三、工作原理

LTL3/942X型活塞式流量調節閥與只用作管線切斷的蝶閥和閘閥不同，活塞閥是能滿足 各種特殊調節要求的閥門。其調節功能是靠類似于活塞狀圓柱體在閥腔內作軸向運動來實現 的，它的行程與管內水流方向是一致的。水流從軸向弧狀進入外殼，活塞閥內的流道為軸對 稱形，流體流過時不會產生紊流。流道面積的改變是通過一個活塞沿管道軸向做直線運動實 現。無論活塞在何位置，閥腔內的水無論活塞運動到任何位置，閥腔內無論任何位置的水流 斷面均為環狀，在出口處向軸心收縮，從而達到最佳防氣蝕，從而避免因節流而可能產生的 氣蝕對閥體和管道的破壞。

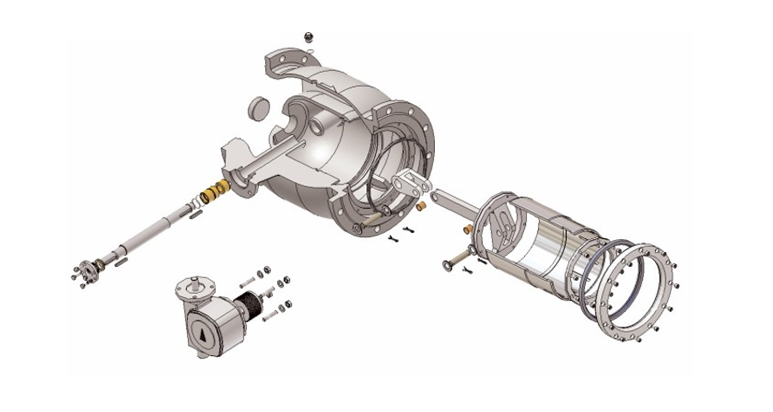

活塞閥閥體設計成一個整體，具有高流通能力，開度與流量成線性關系，能有效地 避免氣蝕和震動。內殼有流線型的導流肋和外殼相連，不銹鋼活塞被可靠導引滑動，杜 絕產生傾斜或運行不暢。內殼上游的端面成球形，使水流形成一個漸變過程，活塞用安 裝在殼內的曲柄連桿來操作。活塞閥采用金屬對金屬及金屬與橡膠雙重密封，實現雙向 氣泡級密封。因此從而達到密封系統使用壽命長，關閉嚴密。

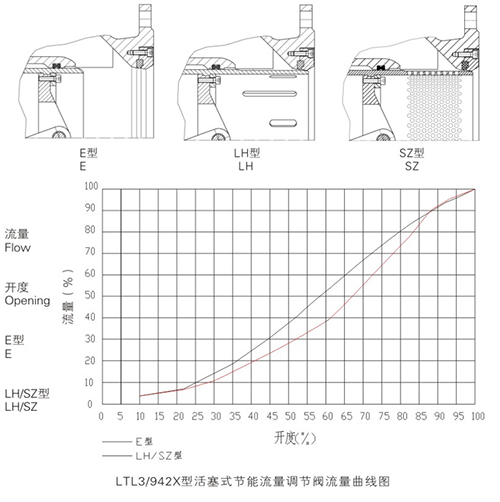

由于活塞閥的結構特殊，根據運行工況的不同，閥的過水特性可以用閥下游出水口 出口部件的型式來調節（可更換出口部件），從而適應不同目的的工況要求，達到最佳 的調流效果。出口調節型部件有四種:第一種E型，具有截彎取直和沿端座下游橫截面 突然放大結構，從而消除氣蝕破壞。適用于控流，高壓差，背壓大的場合，而截彎取 直，橫截面突然放大結構可以減小氣蝕效應。第二種S型，其關閉的導向部件有開槽的 套筒。適用于控流、調節高壓差及足夠的背壓大的場合，它的調節性與流體狀態匹配， 可以達到較佳的效果。第三種F型，在閥體出口部分具有短擴散管作用，適用于調節及 啟閉場合，起到開關作用。啟閉時水頭損失非常小，完全開啟時阻力小。第四種LH或 SZ型，在閥腔內的活塞關閉的導向部件安裝了有防氣蝕的多孔環網，適用于調節、防氣 蝕、高壓差、背壓?。ㄐ钏厝肟谔帲?，它的控流調節特性和運行工況要求最佳匹配， 從而達到了消除氣蝕效應。

四、特點

1、該閥最優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水 堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。

2、該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精 度范圍也可以進行調整。

3、該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水 流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。

4、該閥的控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試 方便。

5、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。

6、如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。

7、可以臥式安裝，也可以立式安裝。 可以達到較佳的效果。

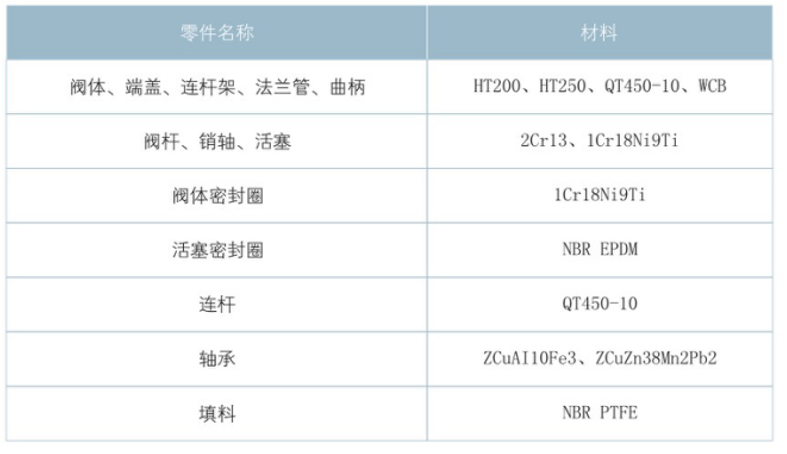

主要部件材料

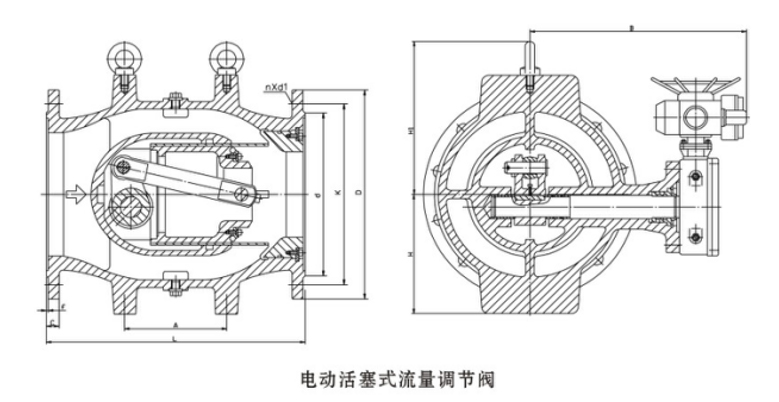

五、外形尺寸圖

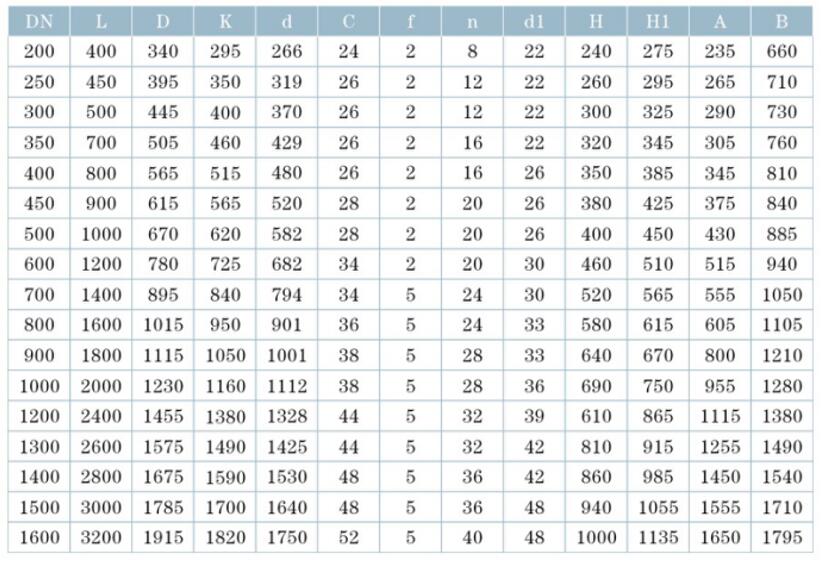

活塞式流量調節閥主要外形尺寸(PN6)

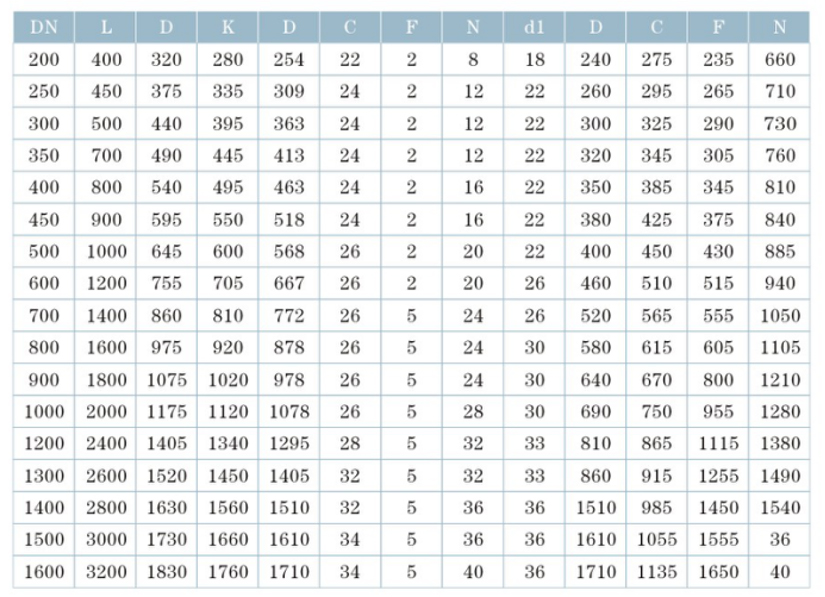

活塞式流量調節閥主要外形尺寸(PN10)

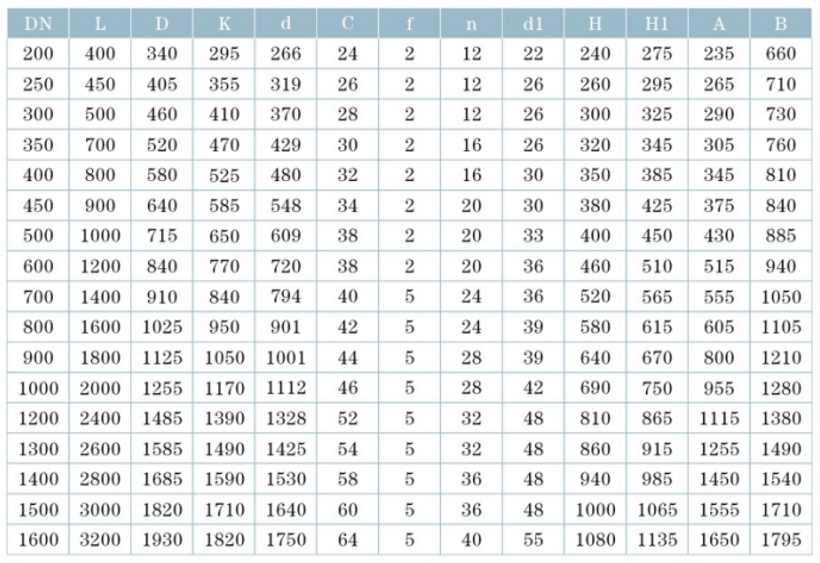

活塞式流量調節閥主要外形尺寸(PN=16)
